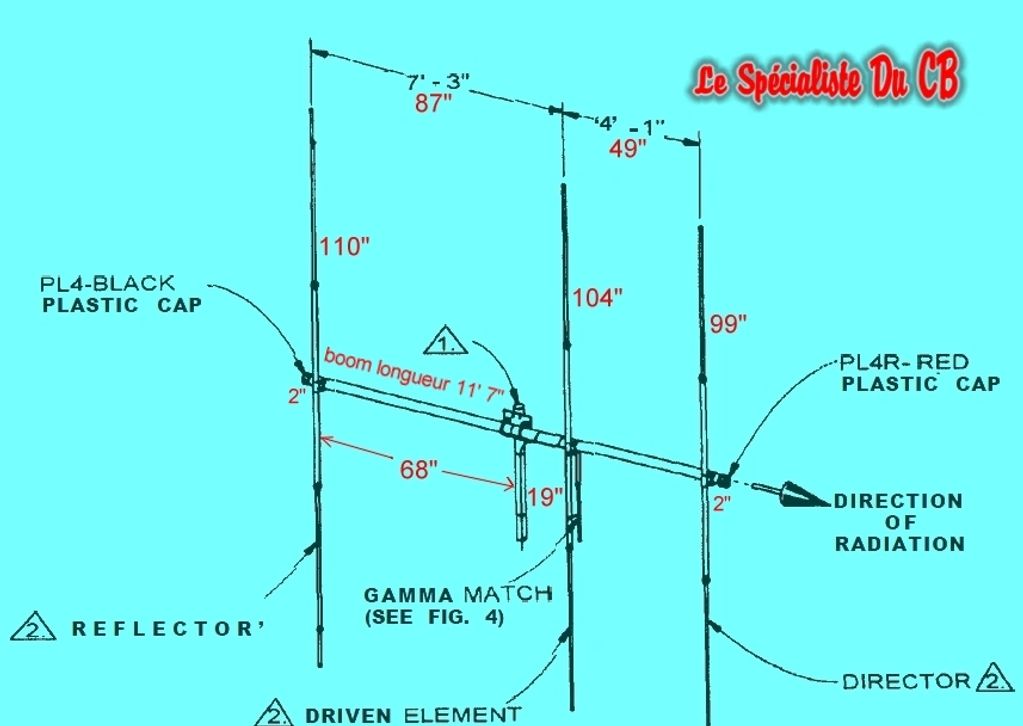

MONTAGE MACO3 plan diagram JRC

Maco 3 assemblage

Important

Distance des éléments

en avant plus petit

enarrière plus long

Distance entre les éléments

Distance du poteau

Important

Le gamma ajuste le swr a 1.0

2 ajustement

longueur du 20" capaciteur

ajuste votre SWR

longueur ptie rod sur l'élément 24"

ajuste votre longueur d'onde

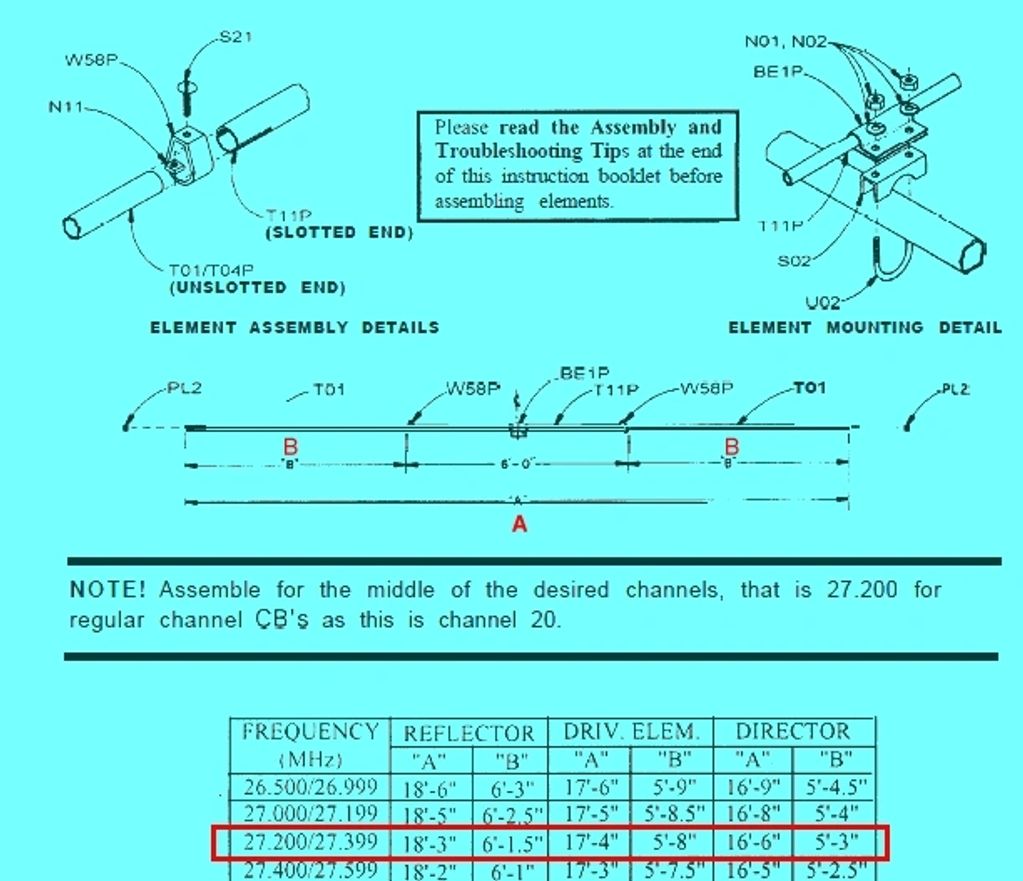

Montage clips entre les éléments

longueur des éléments

important

enligner vos élément très droite une de l'autre

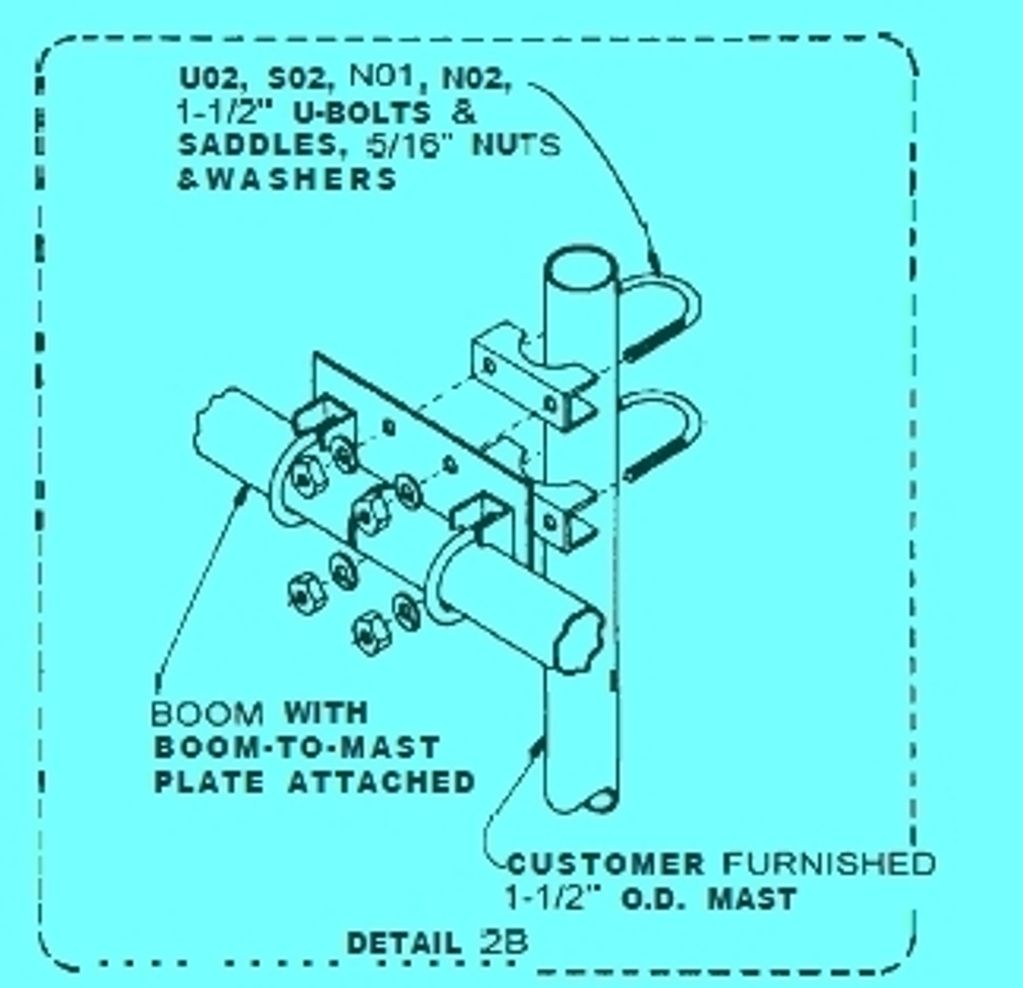

Montage du boom

Important

enligner le beam très droite en vertical

notes

ce beam peut fonctionner aussi

en horizontal sur le flat

la distance voyage plus dans les montagne
